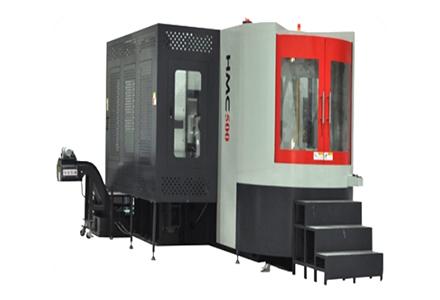

HMC500精密卧(wo)式(shi)加(jia)工中心采用(yong)正T型结构(gou),整(zheng)体式(shi)底座、大跨距(ju)双(shuang)层壁(bi)立柱(zhu)、三(san)轴重载(zai)滚(gun)柱(zhu)导(dao)轨,整(zheng)机(ji)结构(gou)刚(gang)性高。强(qiang)制冷却直(zhi)联主轴,机(ji)床精度稳定。配备双(shuang)托(tuo)盘(pan)自动工件(jian)交换(huan)系统,适用(yong)于箱体、盘(pan)类、板壳、机(ji)座等零件(jian)的批量多面机(ji)械加(jia)工,也适用(yong)于各种模具的精加(jia)工。
产品特点(dian):
1)机床整体为正T型(xing)结构,高强度(du)整体式铸铁底座(zuo),立柱采用大(da)跨距(ju)阶梯式导轨(gui)布局,精(jing)度(du)保持性优良。
2)整机采用高刚性设(she)计,主(zhu)要结构(gou)经(jing)应(ying)力应(ying)变及(ji)有限元分析。

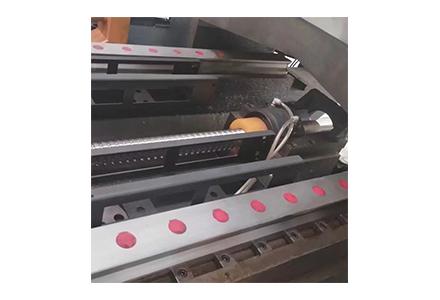

3)三轴(zhou)采用重(zhong)载(zai)型滚柱直线导轨,动态响应性(xing)(xing)能好,精度(du)保(bao)持性(xing)(xing)高。保(bao)证加工运动的高速、高精度(du)和高刚性(xing)(xing)。
4)高(gao)速高(gao)精(jing)度(du)气(qi)动主轴(zhou)箱自重平衡系统,高(gao)速稳定(ding)性(xing)好。

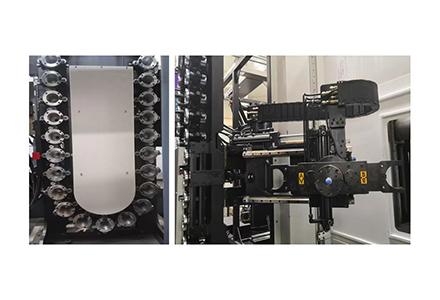

5)液压链(lian)式刀库,承载能力大,稳定(ding)高。
6)双托盘工(gong)件自动(dong)交换(huan)系统,可(ke)提高加(jia)工(gong)效率高。
7)内置(zhi)双螺旋后排式(shi)排屑(xie)器(qi),排屑(xie)能(neng)力大,结构紧凑;冷(leng)却水箱采用分离式(shi),移动(dong)、清洁方便。
适用行业:
适用于汽车、模(mo)具、通讯、医疗器(qi)材(cai)、仪器(qi)仪表等行业。
项目 |
单位 |
HMC500 |
|
移 动 |
X轴 |
mm |
850 |
Y轴 |
mm |
700 |
|
Z轴 |
mm |
800 |
|
主(zhu)轴端到工作(zuo)台中心的距离 |
mm |
70-870 |
|
主轴中(zhong)心到托(tuo)盘顶部(bu)的距离(li) |
mm |
75-775 |
|
工 作 台 及 托 盘 |
工作台尺寸 |
mm |
500×500 |
工作台分度 |
Deg |
360×1°(0.001°) |
|
工作台类型 |
|
螺纹孔型24-M16 |
|
工作台承载能力 |
kg |
500 |
|
最大工件尺(chi)寸,回转(zhuan)直径 |
mm |
Ф750,H850 |
|
托盘交换型式 |
|
旋转式 |
|
托盘交换时间 |
s |
12 |
|
托盘个数 |
|
2 |
|
工作台离地面距离 |
mm |
1150 |
|
工作台最大承载扭矩 |
Nm |
2250 |
|

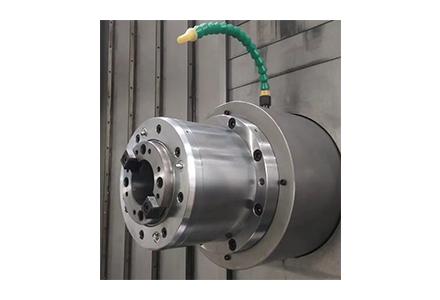

主 轴 |
主轴最高转速 |
r/min |
7000 |
主轴功率 |
kW |
15/18.5 |
|
主轴扭矩 |
Nm |
95.4/117 |
|
锥孔 |
|
BT50 |
|
主轴冷却方式 |
|
强制冷却 |
|
进 给 |
导轨 |
|
滚柱线性导轨 |
进给电机扭(niu)矩X/Y/Z |
Nm |
30/30/30 |
|
快速进给(ji)速度(du)X/Y/Z |
m/min |
36/36/36 |
|
切(qie)削进给速度X/Y/Z |
m/min |
12 |
|
丝杠冷却 |
|
强制冷却 |
|
三轴光栅 |
|
选配 |
|
刀 具 装 置 |
刀具容纳数 |
把 |
40 |
刀具交换方式 |
|
机械手 |
|
刀具选择方式 |
|
双向 |
|
刀具最大重量 |
kg |
25 |
|
最大刀(dao)具直(zhi)径(jing)(满刀(dao)/邻(lin)空) |
mm |
125/250 |
|
最大刀具长度 |
mm |
350 |
|
刀柄型式 |
|
MAS403 BT50 |
|
拉钉型式 |
|
MAS403 P50T-1(45°) |
|
换刀时间(T-T)(C-C) |
s |
3.5/7.5 |
|
精 度 |
定位精度 |
mm |
0.010 |
配光栅尺定位精度 |
mm |
0.008 |
|
重复定位精度 |
mm |
0.008 |
|
配(pei)光栅尺重复定(ding)位精度 |
mm |
0.005 |
|
工作台分度定位精度 |
″ |
12 |
|
工作台重复(fu)分度定位(wei)精度 |
″ |
7 |
|
其 它 |
数控系统 |
|
FANUC 0i-MF |
气源 |
MPa |
0.6-0.8 |
|
切削液槽容量 |
L |
500 |
|
电源 |
kW |
50 |
|
机床外形尺寸 |
mm |
5150×3845×2975 |
|
机床重量 |
kg |
20000 |
