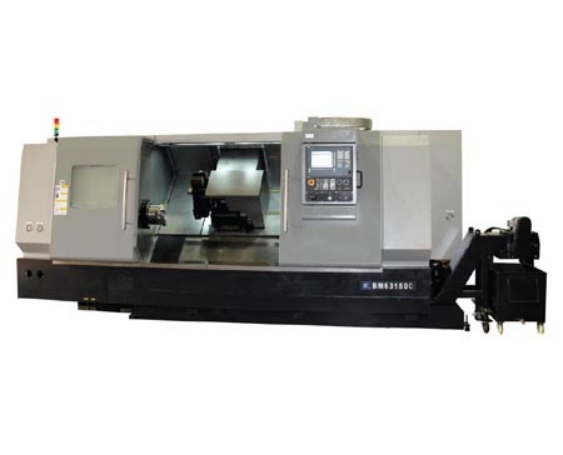

BM63150C精密數(shu)控車床(chuang)是“高(gao)檔(dang)數(shu)控機(ji)床(chuang)與基礎制造裝備”科技重大專項(xiang)2010年度課題，課題專項(xiang)編號：2010ZX04001-051。
該機床采用人造花崗巖整(zheng)體式斜床身結構、直(zhi)線滾(gun)動導軌(gui)，大規格精(jing)密直(zhi)驅(qu)式動靜壓主(zhu)軸，精(jing)密滾(gun)珠(zhu)絲杠副。可(ke)靠性指標(biao)MTBF≥900小時以上(shang)。
|
項 目 |
單位 |
BM63150C |
|
|
加工 范圍
|
床(chuang)身上最大(da)回轉直徑 ; |
mm |
Φ800 |
|
床鞍上最大回轉直徑 |
mm |
Φ600 |
|
|
最(zui)大車(che)削直徑 |
mm |
Φ630 |
|
|
最大車削長度 |
mm |
1500 |
|
|
主軸
|
液壓卡盤直(zhi)徑 |
mm |
Φ250（10″） |
|
主軸頭型式 |
|
A2-8（GB/T5900.1） |
|
|
主軸通孔直徑(jing) |
mm |
Φ105 |
|
|
主軸(zhou)軸(zhou)承直徑(jing) (前/后) |
mm |
Φ160/Φ140 |
|
|
主軸轉速(su) |
r/min |
50-3000 |
|
|
主電機功(gong)率(連續(xu)/30分鐘) |
kW |
67.4/80 |
|
|
主(zhu)軸最(zui)大輸(shu)出扭矩 |
Nm |
795 |
|
|
床鞍
|
傾斜角度 |
DEG |
45° |
|
移動距離 X/Z |
mm |
385/1500 |
|
|
快速移(yi)動速度 X/Z |
m/min |
24/24 |
|
|
伺服(fu)電機(ji)扭矩(ju) X/Z |
Nm |
37/37 |
|
|
滾(gun)珠絲杠直(zhi)徑(jing) X/Z |
mm |
Φ40/Φ50 |
|
|
刀架 |
刀位數 |
|
12 |
|
刀具尺寸 (車(che)削(xue)/鏜(tang)孔) |
mm |
32×32/Φ50 |
|
|
尾座 |
套筒(tong)直徑/行程 |
mm |
φ130/150 |
|
頂(ding)尖錐度 |
MT No. |
6 |
|
|
精度 |
主軸徑向跳動 |
mm |
0.0005 |
|
主軸周期性軸向竄動 |
mm |
0.001 |
|
|
重復定位精度X/Z |
mm |
0.003/0.003 |
|
|
其它
|
電(dian)源 ; ; |
kVA |
100 |
|
體積（長×寬(kuan)×高）(不帶排屑器) |
mm |
5260×2607×2335 |
|
|
體積（長×寬×高）(帶排屑器) |
mm |
5967×2607×2335 |
|
|
動靜壓(ya)主(zhu)軸(zhou)液壓(ya)站(zhan)及油(you)冷機(ji)(ji)、水冷機(ji)(ji)（長×寬×高） |
mm |
4500×1500×2000 |
|
|
總重量凈重（包括動靜壓(ya)主軸(zhou)液壓(ya)站及油冷機(ji)、水冷機(ji)） |
kg |
13500（15000） |
|
