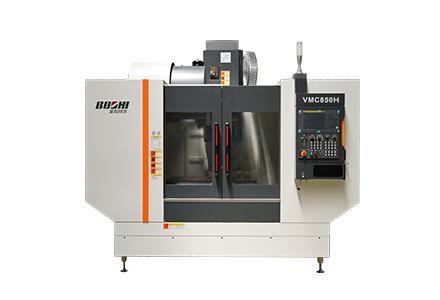

立式加工中心
該系(xi)列立式加工中(zhong)心立柱采(cai)(cai)用人字型結構,直聯式短鼻端主軸,XYZ三向采(cai)(cai)用知名廠家滾柱線性導軌(gui)、靜音絲(si)杠。適(shi)用于3C零件、五金、汽配、模(mo)具、儀器(qi)儀表等行(xing)業的(de)殼體、閥(fa)類、盤類和箱殼類零件的(de)銑鉆等加工,適(shi)合對(dui)中(zhong)小型模(mo)具加工。
產品特點:
1)機床整體為C形結構,采(cai)用(yong)人(ren)字型立柱(zhu),箱型滑臺及底座,使得機床具有良好的剛性;
2)三軸采(cai)用直線滾動導軌,剛性高、響應快、負載能(neng)力強。
3)三軸進給采用大扭矩交流伺服電機(ji)直連、高(gao)精度預拉伸滾(gun)珠絲杠結構(gou),剛性(xing)高(gao)、熱穩定性(xing)好;
3)整體式主軸(zhou),采用精密角(jiao)接觸軸(zhou)承、經過(guo)嚴格的預緊(jin)及(ji)動平(ping)衡(heng)試驗(yan),保證了主軸(zhou)精度、剛性及(ji)熱穩(wen)定性;
4)采用圓盤刀庫,凸輪機械手換刀機構(gou),換刀時間(jian)僅2.5秒(刀對(dui)刀),節省(sheng)非(fei)切削時間(jian),最多(duo)可容納24把(ba)刀具;
適用行業:
適用于汽(qi)車、模具(ju)、通訊、醫療器材、儀(yi)器儀(yi)表等行業(ye)。
技術規格 |
單位 |
VMC850H |
VMC1060H |
|
工作臺 |
工(gong)作臺面積(寬X長) |
mm |
500×1000 |
600×1300 |
T型槽(數量-尺寸×間(jian)距) |
mm |
5-18×90 |
5-18×120 |
|
允許負載 |
kg |
500 |
1000 |
|
主軸 |
主軸錐孔 |
/ |
BT40 |
BT40 |
主軸電機功率(連續/15min.過載) |
kW |
7.5/11 |
7.5/11 |
|
主軸最高轉速 |
r/min |
12000(直聯) |
12000(直聯) |
|
行程 |
X軸左右行程 |
mm |
800 |
1000 |
Y軸前后行程 |
mm |
500 |
600 |
|
Z軸上下行程 |
mm |
600 |
600 |
|
主軸端(duan)至工作臺面距(ju)離(li) |
mm |
110-710 |
80-680 |
|
主軸中(zhong)心至立柱導軌(gui)距離 |
mm |
570 |
655 |
|
進給 |
X、Y軸快速(su)移(yi)動速(su)度(du) |
m/min |
48 |
36 |
Z軸快速移動速度 |
m/min |
48 |
32 |
|
最大切削進給速度 |
mm/min |
10000 |
10000 |
|
刀庫 |
刀庫容量 |
pcs |
24 |
24 |
最大刀具重量 |
kg |
8 |
8 |
|
精度 |
定位精度(GB/T18400-2010) |
mm |
0.009/0.009/0.009 |
0.010/0.010/0.010 |
重(zhong)復(fu)定位精度(du)(GB/T18400-2010) |
mm |
0.006/0.005/0.006 |
0.008/0.006/0.008 |
|
其它 |
氣源流量 |
L/min |
350 |
350 |
氣壓 |
MPa |
0.6-0.8 |
0.6-0.8 |
|
機床毛重 |
kg |
6500 |
7500 |
|
機床凈重 |
kg |
6000 |
7000 |
|
外形尺寸 |
mm |
2800× 2300×3100 |
3200× 2750×3200 |
